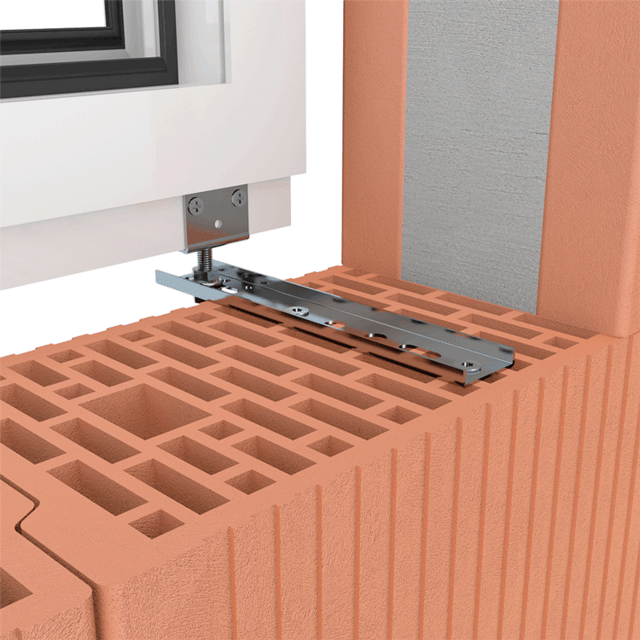

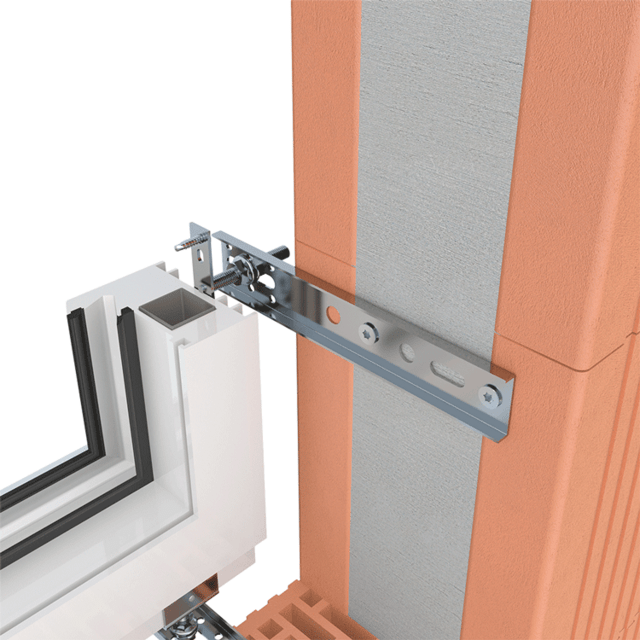

- Etapp: Kinnitage U-profiil müüritise külge. Seejärel paigutage aken reguleerimiselemendile, loodige külgsuunas ja keerake kronstein kruvidega aknalaua ühendusprofiili külge.
- Etapp: Reguleerige täiendavalt akna kõrgust ja sügavust ning keerake reguleerimiselement pikiavasse tugevasti kinni.
Komplekti kuulub: 1 U-profiil, 1 reguleerimiselement
Toote nr | Tootenimetus (mm) | Kogus |
K-405080 | WM-150×1,5-40 | 50 |
K-405081 | WM-150×1,5-60 | 50 |
K-405084 | WM-200×1,5-40 | 50 |
K-405085 | WM-200×1,5-60 | 50 |
K-405088 | WM-200×2,5-40 | 50 |
K-405089 | WM-200×2,5-60 | 50 |
K-405092 | WM-250×2,5-40 | 50 |
K-405093 | WM-250×2,5-60 | 50 |
K-405094 | WM-300×3,0-40 | 50 |
K-405095 | WM-300×3,0-60 | 50 |
K-405096 | WM-350×3,0-40 | 50 |
K-405097 | WM-350×3,0-60 | 50 |
Komplekti kuulub: 1 U-profiil, 1 reguleerimiselement
Toote nr | Tootenimetus (mm) | Kogus |
K-405141 | WU-150×1,5-60 | 50 |
K-405142 | WU-150×2,5-60 | 50 |
K-405145 | WU-200×1,5-60 | 50 |
K-405149 | WU-200×2,5-60 | 50 |
K-405153 | WU-250×2,5-60 | 50 |
K-405155 | WU-300×3,0-60 | 50 |
K-405156 | WU-350×3,0-60 | 50 |
ift-Rosenheimi katse number
Katsetatud akna tasandil olevate koormuste suhtes: 11-003442-PR06, 14-002150-PR01, 18-003796-PR01
Maksimaalne koormus / Eend A
Materjali paksus | 30 mm | 50 mm | 70 mm | 100 mm | 130 mm | 160 mm |
1,5 mm | 136 kg | 80 kg | 44 kg | – | – | – |
2,5 mm | 175 kg | 110 kg | 58 kg | 27 kg | 14 kg | 8 kg |
3,0 mm | 208 kg | 160 kg | 114 kg | 44 kg | 27 kg | 14 kg |
ift-Rosenheimi katse number
Katsetatud akna tasapinnaga risti olevate koormuste suhtes: 12 002151-PR07
Katsetatud vuugilaiuse e | Maksimaalne koormus |
42 mm | 68 kg |
