Paigaldusjuhend – ankru kinnitamine fassaadile / paigaldus esiseinale

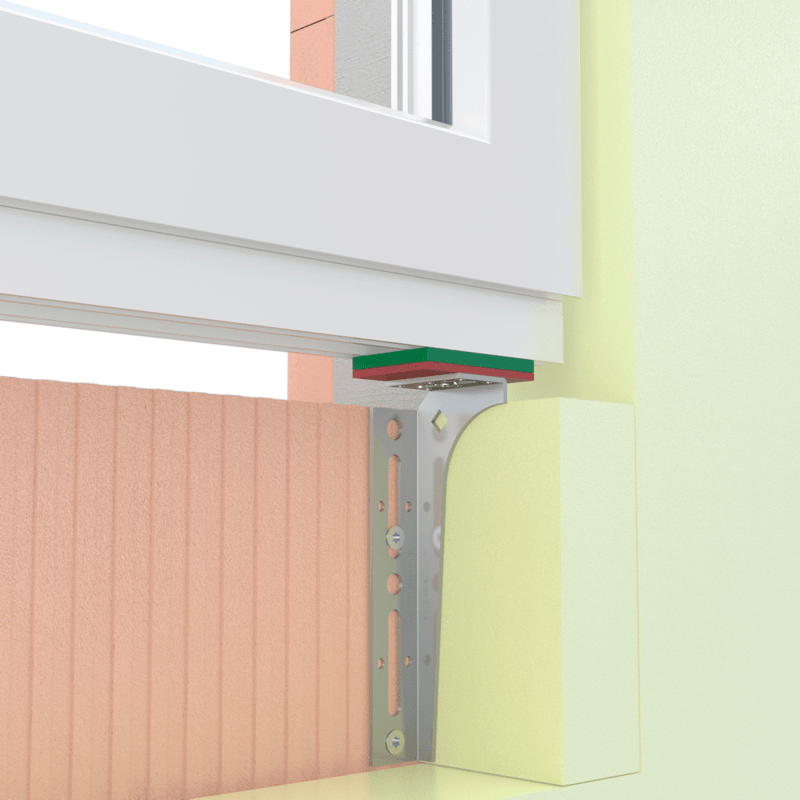

- Etapp: Kinnitage suurt koormust taluv kronstein müüritisele. Asetage aken suurt koormust taluvale kronsteinile ja loodige paigaldusklotsidega.

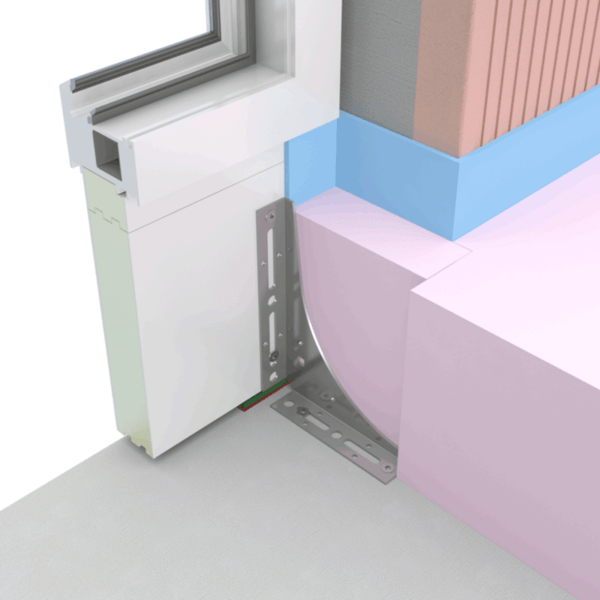

- Etapp: Kinnitage suurt koormust taluv kronstein altpoolt akna külge.
ift-Rosenheimi katse number
Katsetatud akna tasandil olevate koormuste suhtes: 17-001190-PR01

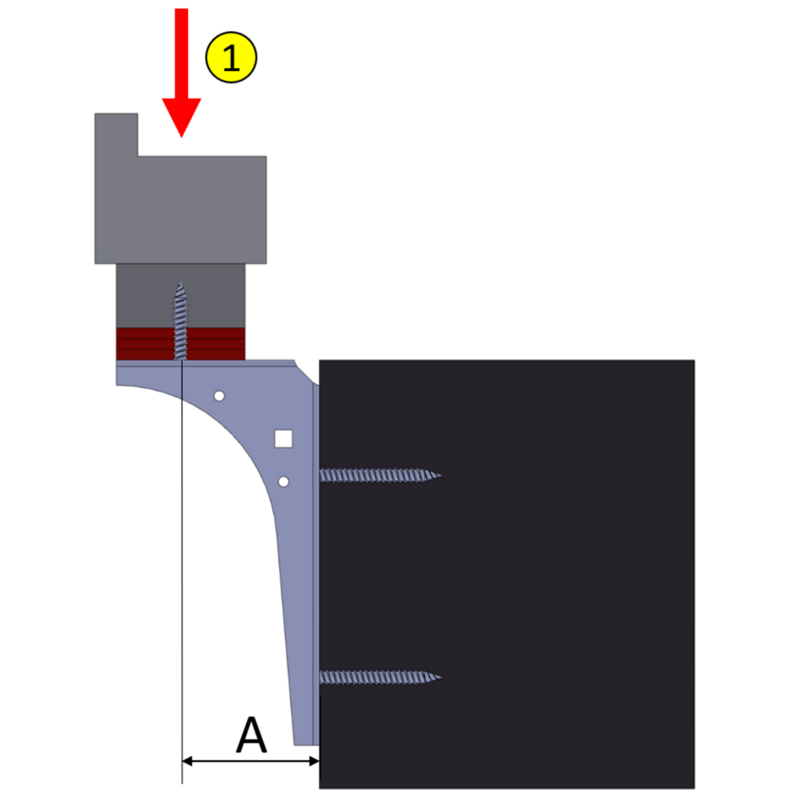

Toote nr | Tootenimetus (mm) | Eend A | Maksimaalne koormus | Kogus |
K-405200 | SLW-60x180x2,5 | 35 mm | 213 kg | 10 |
K-405201 | SLW-95x180x2,5 | 70 mm | 213 kg | 10 |
K-405201-2 | SLW-110x150x2,5 | 70 mm | 213 kg | 10 |
K-40520128 | SLW-110x250x2,5 | 70 mm | 213 kg | 10 |
K-405201-1 | SLW-120x200x2,5 | 110 mm | 172 kg | 10 |
K-405202 | SLW-150x200x2,5 | 110 mm | 172 kg | 10 |
K-40520210 | SLW-150x250x2,5 | 110 mm | 172 kg | 10 |
K-405204 | SLW-180x200x2,5 | 150 mm | 301 kg | 10 |
K-405202-1 | SLW-200x250x2,5 | 150 mm / 200 mm | 301 kg / 157 kg | 10 |
K-405203 | SLW-200x300x2,5 | 150 mm / 200 mm | 301 kg / 157 kg | 10 |
Komplekt VE kohta: 5 vasakpoolset, 5 parempoolset.
