Aknakandur Knelsen EL-ankur U-profiil

0,90 € – 2,62 €

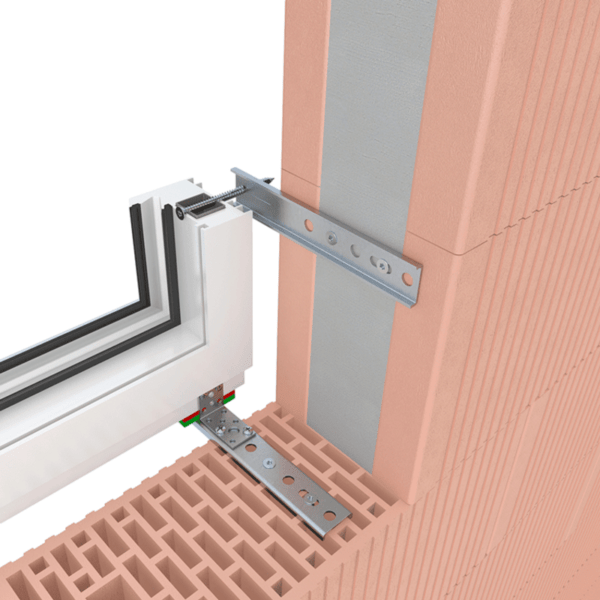

Aknakandur on mõeldud akende lihtsaks ja kiireks paigaldamiseks isolatsioonikihi külge. Toode on sobilik kõikidele aknasüsteemidele (alumiinium, puit, plast) ja tootja tagab väljakukkumiskindla paigalduse. Aknakanduriga on äärmiselt lihtne ka hiljem aknaid välja vahetada. Kinnitus vastab resistentsusklassile RC2 ja omab ift-Rosenheimi maksimaalse koormuse testi. U-profiil kinnitakse seina külge ning lisaks läbi akna u-profiili külge.

Toote tarneaeg on 1-10 päeva, väiksemad kogused on enamasti kohe laos.

Tootekood: - Kategooria: Sildid: , , ,

Ettevalmistus: Eelpuurige aknaraamidesse 6,0 mm avad.

  1. Etapp: Paigaldage aknaraam avasse, loodige ning kinnitage näiteks kiilude ja klotsidega.
  2. Etapp: Kruvige 7,5 mm aknapaigalduskruvi läbi aknaraami, kuni kruviots aknavuugis nähtavale ilmub.
  3. Etapp: Pange 6 mm puurimisavaga EL-ankrud kruviotsa vastu ja kruvige aknapaigalduskruvi otse läbi müüritisele vajutatud ankru. See 7,5 mm aknapaigalduskruviga ühendus moodustab kohe tugiklotside süsteemi; katsetatud vastupidavusklass RC2 ja katsetatud tuulekoormus.
  4. Etapp: Paigaldage EL-ankur müüritisele vähemalt kahe kinnituskohaga.
  • EL-ankruga paigaldatud aknaid saab lihtsasti ka demonteerida ja välja vahetada. Lihtsalt keerake 7,5 mm aknapaigalduskruvi lahti.
  • Uued aknad saab paigaldada olemasolevatele EL- ankrutele. Kui avad ei joondu, saab ankrule puurida uued avad.

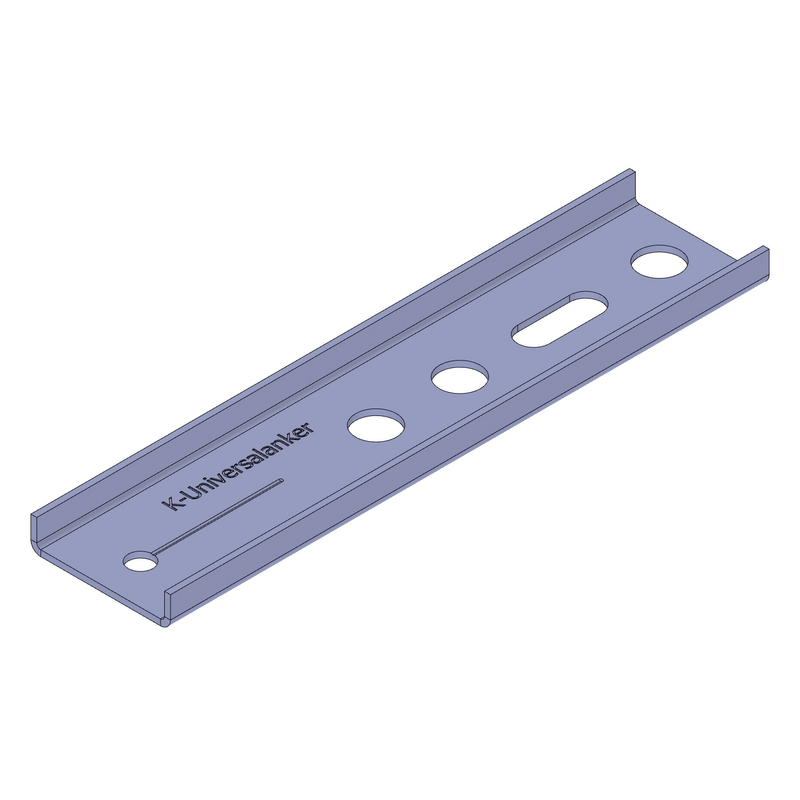

Toote nr Tootenimetus (mm) Kogus
K-405100 EL-150×1,5 U-profiil 50
K-405100-1 EL-150×2,5 U-profiil 50
K-405102 EL-200×1,5 U-profiil 50
K-405104 EL-200×2,5 U-profiil 50
K-405104-1 EL-200×3,0 U-profiil 50
K-405105 EL-250×1,5 U-profiil 50
K-405106 EL-250×2,5 U-profiil 50
K-405106-1 EL-250×3,0 U-profiil 50
K-405107 EL-300×3,0 U-profiil 50
K-405108 EL-350×3,0 U-profiil 50

ift-Rosenheimi katse number

Katsetatud akna tasandil olevate koormuste suhtes: 11-003442-PR06, 14-002150-PR01, 18-003796-PR01

Maksimaalne koormus / Eend A

Materjali paksus 30 mm 50 mm 70 mm 100 mm 130 mm 160 mm
1,5 mm 136 kg 80 kg 44 kg – – –
2,5 mm 175 kg 110 kg 58 kg 27 kg 14 kg 8 kg
3,0 mm 208 kg 160 kg 114 kg 44 kg 27 kg 14 kg

ift-Rosenheimi katse number

Katsetatud akna tasapinnaga risti olevate koormuste suhtes: 18-000650-PR01

Katsetatud vuugilaius e Maksimaalne koormus
15 mm 227 kg



Variandid:

EL-150×1,5 U-Profiil, EL-150X2,5 U-Profiil, EL-200X1,5 U-Profiil, EL-200X2,5 U-Profiil, EL-250X1,5 U-Profiil, EL-250X2,5 U-Profiil, EL-250X3,0 U-Profii, EL-300X3,0 U-Profiil, EL-350X3,0 U-Profiil
